IMAGENES NOCTURNAS

PROYECTO PABELLÓN VETERINARIO








IMAGENES OBRA

CONCEPTOS

El volumen se desvincula del suelo y arma una plataforma de madera como piso, separando de esta manera la humedad características de este tipo de lugares y la construcción.
Al encontrarse el proyecto emplazado en una de las laderas del cerro, existen grandes cantidades de usos para los terrenos colindantes, prestándose para fiestas, carrete y desmanes. Por lo cual el volumen debe trabajar bajo el concepto
de cuidarse solo, para cuando no este siendo habitado. En base a esto se crean dos pieles de cerramiento exterior. La primera responde al tabique estructural de la construcción. Soporta el revestimiento de fibrocemento de 3,5 mm y los vidrios de las ventanas. La segunda piel es un tejido de madera de 1 x 5´´ que gira y amarra las cuatro fachadas protegiendo el revestimiento interior y las ventanas de vidrio.
A su vez esta piel genera la percepción de ser un volumen cerrado que no tiene aberturas, permitiendo que se perciba y tenga control de todo lo que pasa en el exterior desde el interior.
El volumen esta perforado por todas sus fachadas absorbiendo luz para todos los recintos.
La cubierta del pabellón se eleva e inclina de los muros, permitiendo que entre luz por todas las fachadas y que los recintos interiores se mantengan iluminados por más tiempo debido a que la abertura mayor mira hacia el poniente donde se oculta el sol.

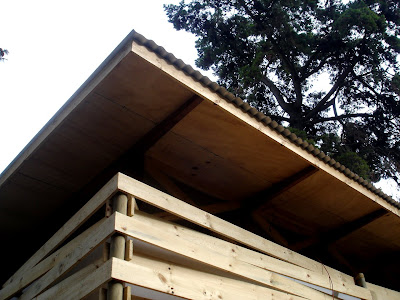

La materialidad interior de la cubierta es una placa de terciado estructural, mostrándose como un plano soportado por corchetes que son las vigas y péndulos.
La lectura que muestra de día del pabellón, este canasto de madera impenetrable, contrasta con lo que aparece de noche, una permeabilidad completa de la piel que se muestra por el rebote de luz que se genera desde el interior.

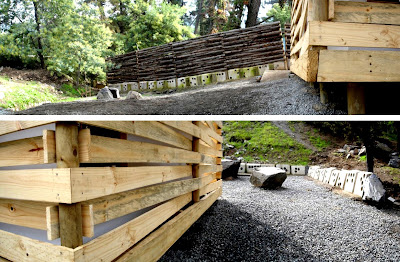

IMAGENES DIA

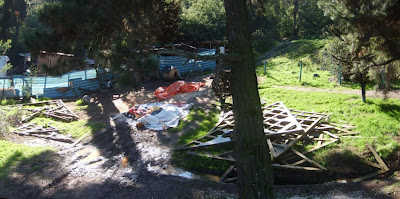

PROCESO CONSTRUCTIVO








lunes, 24 de agosto de 2009

ISOMETRICAS

PROYECTO_ ARMADO PABELLÓN


























1. ARMADO DE PISO
POLINES,_VIGAS_ TRAMADO DE PISO_
PISO

2. ARMADO DE TABIQUES
REVESTIMIENTO EXTERIOR

3. PIEL EXTERIOR
TEJIDO DE MADERA



ISOMETRICA EXPLOTADA




El proyecto debe ir mas allá de construir la forma arquitectónica que se dispondrá en el terreno, debe generar las relaciones faltantes para el desarrollo del PABELLÓN VETERINARIO.
Se hablo con la escuela de veterinaria de UST, para que comiencen a ir al refugio a desarrollar sus practicas y así ocupar el pabellón para comenzar a recuperar perros.
El volumen se presenta como un modelo en perspectiva por las diferencias de alturas que se encuentran en el lugar, aparece como una vista isométrica permanente.

ISOMETRICAS PERIMETRALES





PROYECTO

PROGRAMA

El traspaso que se genera al definir la idea de proyecto luego de la problemática, y enfrentarla a la realidad en la que se encuentra el lugar a intervenir, hace que comienzen a aparecer necesidades que lo único que generan es enriquecer elprograma arquitectónico y la obra en sí.
La idea base del proyecto es generar un lugar en mejorar, donde se puedan recuperar,operar o esterilizar, a una gran cantidad de perros y estos reinsertarlos en hogares u trabajos donde sean necesarios.
Una vez que a esta idea se le suman los requerimientos básicos del mismo lugar se configura el programa final del proyecto.
Un solo cuerpo arquitectónico que reúne distintas necesidades de equipamientos faltantes en el refugio, dentro del cual se genera un programa de bodega donde se pueda almacenar el alimento que llega por donación, vestidores para el cambio de indumentarias de los encargados y cuidadores y una sala de atención operaciones.
Se contempla la creación de un ceramiento exterior perimetral que cumpla con las solicitaciones de cargas que pondrán los perros, más una plaza de espera en donde todos quienes vayan al lugar a dejar alimentos y adoptar perritos puedan esperar y tener un lugar donde esta.

MATERIALIDAD

Lo primero que se proyecto y construyó fue el cierro perimetral, debido a que era requerimiento prioritario el diseñarlo para que no se escaparan los perros.
Este muro debía estar pensado para resistir el empuje y golpes de los canes, además de tener una altura considerable para que estos no pudieran saltar el cierro.
Debía ser resistente, alto y rígido y con materiales de desecho, pues, la protectora no tenia recursos para construir el proyecto. Debido a esto se comenzó a buscar materiales de desecho, que resistieran cargas horizontales llegando a encontrar material gratuito en los laboratorios de calidad, que generan muestreos de hormigones para caminos y edificaciones.

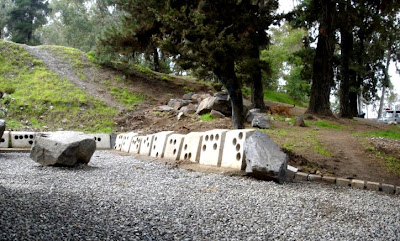

Es así como encontramos una probeta de hormigón ideal para la parte baja del cierro y probetas para las terrazas de acceso..

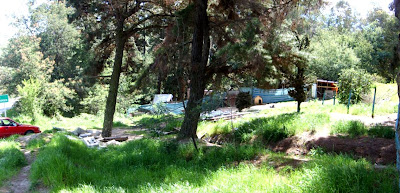

LUGAR

FICHA TECNICA TERRENO

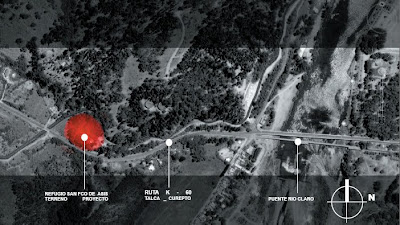

Ubicación geográfica

Ruta K – 60,
limite CONAF - cerro la virgen
Talca, VII Región, Chile _
Latitud 35º25’14.0´´ S
Longitud 71 º41’28.3´´ O
M2 terreno
2.754 m2





El terreno esta ubicado en el sector nor-poniente de la ciudad de Talca. cercano al limete urbano de la ciudad y en dirección hacia el cerro la virgen.
La sociedad protectora funciona en terrenos municipales prestados a comodato por lapso de 20 años, para el funcionamiento del refugio. Siendo un terreno no utilizado por el municipio por lo abrupto y distante al centro urbano de la ciudad.
Acá conviven alrededor de 200 canes de los cuales el 70 % son perros adultos. sin ayuda municipal la entidad presta servicio a los perros consiguiendo aportes solo de privados en base a donaciones.
Geográficamente el terreno presenta desniveles de más de 4,5 mt cada 30 mt. de poniente a oriente.
Políticamente este sobrante de cerro se encuentra entre terrenos del MOP_ límite sur, y Canal Pencahue_ limite norte. Por lo cual existen distancias normadas dando cuenta hasta donde llega el rango de acción del refugio.





PROCESOS Y SOLUCIONES
ESQUEMA CONCEPTUAL


El desarrollo de la problemática es un proceso lineal que comienza a raíz la falta de educación y compromiso en la tenencia responsable, pasando a una situación de abandono en donde nacen los perros callejeros. Este proceso tiene su termino ya sea por muerte o arribo a protectoras de animales y perreras municipales.



La solución esta definida en los flujos de entrada y de salida. Por un lado esta el educar a las personas sobre el manejo y tenencia responsable de mascotas. Por el otro los refugios de animales que acogen a perros callejeros y abandonados.
Son las protectoras las que reciben animales manteniéndolos y cuidándolos en sus instalaciones. Y es aquí donde cobra fuerza la idea de proyecto . Contribuir a que este proceso pase de ser lineal a transformarse en un ciclo asi en la medida que comiencen a llegar perros, se vayan mejorando, recuperando y esterilizando para reinsertarlos en hogares y entidades donde los necesiten y se preocupen de su cuidado y salud.



Aparecen así en el desarrollo de la problemática los conceptos y la idea de intervenir con un cuerpo arquitectónico.
Construir un programa faltante en el refugio de manera que el volumen pase a ser el conector entre una;
Problematica de ciudad _ Refugio de animales _ Solución

DESARROLLO LOCAL

El desarrollo del tema a nivel local, es vivido diariamente por quienes circulan por las calles de la ciudad. Variadas cantidades de canes transitan sin un rumbo determinado, transformándose en personajes adorados y odiados del núcleo urbano.
Es en la perisferia de la ciudad donde se encuentran mayores cantidades de perros debido al descontrol y poca preocupación por parte de los dueños.
En el centro se reúnen recorriendo los espacios públicos y lugares de comida, encontrándolos en supermercados, plazas y alamedas mayoritariamente.



DINAMICA DE SISTEMAS
ESQUEMA CONCEPTUAL

Para entender de mejor manera el tema se puede representar mediante un esquema conceptual, en donde, la sumatoria de perros son una variable de acumulación. Esta variable va cambiando en determinados momentos la cantidad de perros, debido a variables de flujo.

Los nacimientos son un flujo de entrada y las muertes un flujo de salida. También existe otro flujo de entrada: los perros que cada año son abandonados por sus amos. Podemos extraer que el abrir una perrera es otro flujo de salida: pues disminuye la cantidad de perros callejeros.






martes, 11 de agosto de 2009

ESTUDIO PROBLEMATICA SOCIAL

INTRODUCCIÓN



La búsqueda de un programa atrayente y diferente que no se hubiera desarrollado lleva a repasar y volver a mirar el como funciona el desarrollo de la ciudad. En base a esto el presente proyecto de titulo nace a partir del estudio e investigación de una de las problemáticas sociales de la ciudad de Talca; Los perros Callejeros. Pasando del como y por que aparecen hasta la creación de un programa y cuerpo arquitectónico construido.

Es la interacción entre la escala humana - animal la que motiva el desarrollo del proyecto, definiendo parámetros y tamaños distintos a estudiar, del como se relacionan y conviven. Ya no tomando el paisaje como materia fundamental sino el hecho de que un proyecto de arquitectura puede entrelazar y formar otra dinámica en el comportamiento de una problemática social.



Una gran cantidad de perros vagos y abandonados recorren las calles de centros urbanos provocando una serie de problematicas tales como: insalubridad publica, enfermedades, riesgos de accidentes y temor de los ciudadanos a las jaurias callejeras.
Es una realidad que en la mayoría de las ciudades de Chile se repite, siendo una problemática no solucionada por parte de los ciudadanos, municipios ni organismos gubernamentales.
Resulta difícil precisar el origen y los responsables concretos, pues, temas como estos vienen de la mano con el crecimiento y desarrollo de los núcleos urbanos volviéndose un problema que no encuentra limite y que continua en aumento.
Existen tantas posturas que se tienen al respecto que es dificir precisar y llegar un acuerdo de la solución a seguir, debido a que son muchos los grupos de personas que conviven con el problema, desde; autoridades, Protectoras de animales y ciudadanos.
